Discrète au point de passer inaperçue, la barbacane est pourtant un détail qui peut faire toute la différence entre un mur qui tient des décennies et un ouvrage qui se fissure au premier hiver humide. Le mot évoque à la fois l’architecture militaire, les remparts du moyen âge, les portes de château fort et, plus près de vos travaux, un simple orifice de drainage dans un mur de soutènement. Cette double vie sème souvent la confusion. La bonne définition dépend donc du contexte : hier, un élément de défense lié à la fortification ; aujourd’hui, un composant technique indispensable pour évacuer l’eau et préserver la maçonnerie.
Pour répondre directement à la question que se posent la plupart des lecteurs : oui, une barbacane moderne sert avant tout à laisser sortir l’eau accumulée derrière un mur. Sans elle, la pression hydrostatique augmente, les désordres apparaissent, et le “petit trou” que l’on néglige sur plan devient soudain le héros du chantier. Derrière ce terme se cache donc un sujet passionnant, à la croisée de l’historique des bâtiments et des usages très concrets dans la construction actuelle.
Pas le temps de tout lire ? Voici l’essentiel
| ✅ La barbacane possède une double identité : élément de fortification au moyen âge et ouverture de drainage dans le bâtiment moderne. |
| ✅ Dans un mur de soutènement, sa fonction principale est l’évacuation de l’eau pour réduire la pression hydrostatique. |
| ✅ Une mauvaise pose peut entraîner fissures, infiltrations, gonflements du terrain et, dans les cas graves, effondrement. |
| ✅ Les diamètres courants vont de 50 à 100 mm selon la hauteur du mur et la nature du sol. |
| ✅ L’espacement dépend du terrain : plus le sol est argileux, plus les ouvertures doivent être rapprochées. |
| ✅ Une pente de 2 à 5° vers l’extérieur, un lit de gravier et un géotextile sont essentiels pour une installation durable. |
| ✅ Dans le patrimoine, le terme désigne aussi un ouvrage militaire avancé protégeant une porte ou un passage. |
| ✅ Un entretien régulier évite l’obstruction par les feuilles, les fines particules ou les petits animaux 🛠️. |
Barbacane : définition complète, sens ancien et usage moderne dans le bâtiment
La définition de la barbacane change selon l’époque et le métier de la personne qui emploie le mot. Pour un historien, il s’agit d’un dispositif lié à la défense d’une ville close ou d’un château fort. Pour un maçon ou un conducteur de travaux, le terme renvoie le plus souvent à une ouverture pratiquée dans un mur afin de permettre l’écoulement de l’eau. Deux mondes très différents, et pourtant un même principe : protéger un ouvrage contre une menace venue de l’extérieur. Autrefois, cette menace portait une armure. Aujourd’hui, elle arrive souvent sous forme d’infiltration silencieuse.

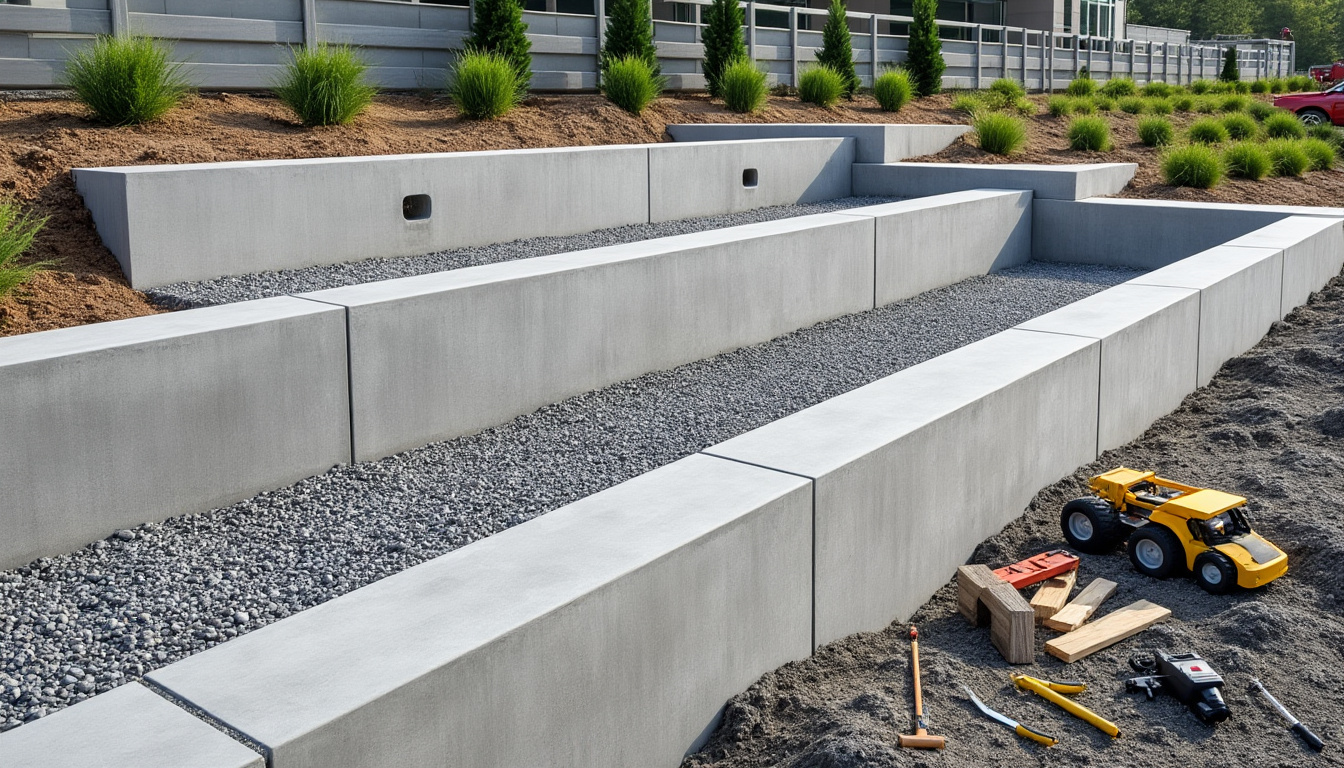

Dans la construction contemporaine, la barbacane est surtout associée au mur de soutènement. Lorsqu’un terrain est retenu derrière une paroi maçonnée, l’eau de pluie ou d’infiltration s’accumule dans le remblai. Si elle ne trouve pas d’issue, elle exerce une poussée considérable sur la structure. C’est là qu’intervient l’ouverture drainante : elle laisse sortir l’eau, soulage le mur et prolonge sa durée de vie. Vue de face, elle peut sembler insignifiante. En réalité, elle participe à l’équilibre général de l’ouvrage. Un détail ? Oui. Un détail vital ? Absolument.
Le terme possède aussi des variantes régionales ou proches par le sens. Dans certaines zones, on entend parler de chantepleure, ailleurs de soupirail lorsqu’une ouverture sert surtout à ventiler ou à éclairer un niveau bas. En menuiserie, le mot a même pu désigner une fente ménagée dans une porte de cave. Cette richesse lexicale est fascinante, mais elle appelle une vigilance simple : avant d’acheter du matériel ou de lancer des travaux, mieux vaut vérifier de quelle barbacane il est question. Une confusion de vocabulaire peut conduire à une vraie confusion de chantier.
Il faut également distinguer la barbacane d’un drain. Le drain collecte l’eau dans le sol, souvent au pied du mur. La barbacane, elle, correspond au point de sortie traversant la paroi. Les deux fonctionnent souvent ensemble, comme un duo bien rodé : l’un capte, l’autre évacue. Quand cet ensemble est bien conçu, le mur reste sain. Quand l’un manque, la maçonnerie finit par le faire savoir, généralement sans grande délicatesse.
Dans les bâtiments anciens, notamment ceux en pierre, ces ouvertures peuvent aussi remplir plusieurs rôles à la fois : un peu de ventilation, un peu de lumière, un peu d’évacuation. Les granges, clochers, celliers ou tours offraient souvent ces formes allongées et étroites qui animaient les façades tout en répondant à un besoin pratique. Voilà pourquoi la barbacane n’est pas qu’une affaire de technique : elle raconte aussi une manière ancienne de construire intelligemment avec peu de moyens, mais beaucoup d’observation.
Pour garder une vue claire, voici un tableau simple :
| Élément 🔎 | Définition utile | Fonction principale |
|---|---|---|
| ✅ Barbacane médiévale | Petit ouvrage militaire avancé ou ouverture défensive | Protéger un accès, améliorer la défense |
| ✅ Barbacane de drainage | Ouverture traversant un mur | Évacuer l’eau et réduire la pression |
| ✅ Drain | Tuyau perforé enterré | Collecter l’eau dans le remblai |
| ✅ Soupirail | Ouverture basse de ventilation ou de lumière | Aérer et éclairer |
En somme, la barbacane n’est ni un simple mot ancien, ni un accessoire secondaire. C’est un terme-passerelle entre patrimoine et chantier, entre historique et pratique. Et cette passerelle conduit naturellement vers son passé le plus spectaculaire : celui des remparts et des portes fortifiées.
Historique de la barbacane : de la fortification médiévale au vocabulaire du chantier
L’historique de la barbacane plonge dans l’univers de l’architecture militaire. Au moyen âge, le mot désigne un ouvrage avancé destiné à protéger une porte, une poterne ou un passage sensible. Il ne s’agit pas d’un simple caprice d’architecte guerrier. Sur une forteresse, l’entrée est toujours une faiblesse potentielle. Il fallait donc la couvrir, la surveiller, ralentir l’assaillant et offrir à la garnison une position utile pour riposter. La barbacane remplissait précisément cette mission, avec une efficacité souvent redoutable.
Dans bien des cas, cet aménagement prenait la forme d’une construction placée en avant des murailles, parfois circulaire, parfois intégrée à une tête de pont ou à un couloir d’accès. Son rôle consistait à filtrer les mouvements, à canaliser les ennemis et à offrir un point de résistance supplémentaire. La différence avec d’autres dispositifs de fortification, comme la bastille, mérite d’être rappelée : la bastille est un ouvrage plus vaste, souvent autonome, alors que la barbacane reste généralement liée à la protection d’un accès précis. C’est un poste nerveux, pas une forteresse dans la forteresse.
Un épisode célèbre illustre bien cette logique : lors de la retraite de l’armée de Saint Louis après la bataille de Mansourah, une barbacane temporaire fut réalisée pour protéger le passage d’un bras du Nil. Les récits anciens montrent un aménagement plus léger, proche de la palissade défensive, mais jouant un rôle crucial pour organiser la retraite et éviter la désorganisation complète des troupes. Ce n’était pas un décor de chronique chevaleresque : c’était une solution tactique d’urgence. Comme souvent dans l’histoire de la construction, l’efficacité prime sur l’élégance.
Avec le temps, le mot a glissé par extension. D’un ouvrage militaire avancé, il en est venu à désigner aussi une ouverture étroite dans un mur, notamment lorsqu’elle servait au tir ou à la surveillance. Puis, par évolution d’usage, le vocabulaire a encore changé de terrain. Ce qui relevait de la guerre a peu à peu rejoint les métiers du bâtiment, de l’hydraulique et de la maçonnerie. Le passage est moins étrange qu’il n’y paraît : dans les deux cas, il s’agit d’une ouverture pensée pour protéger un ensemble plus vaste.
L’étymologie elle-même raconte ce voyage. Le mot est souvent rapproché de formes arabes anciennes liées à l’idée de canal, d’égout ou de galerie protectrice. Les spécialistes débattent parfois des nuances exactes, mais une idée ressort nettement : dès l’origine, la notion de passage, d’écoulement ou de protection est présente. Voilà pourquoi le mot semble si bien à sa place aussi bien au pied d’un rempart qu’au bas d’un mur de soutènement.
Pour mieux visualiser l’évolution, voici quelques repères :
- 🏰 Moyen âge : la barbacane protège une porte, une poterne ou une zone d’accès exposée.
- 🛡️ Période de siège : elle peut être temporaire, en bois ou en palissades, pour organiser la défense ou la retraite.
- 🏛️ Architecture civile ancienne : le mot peut désigner une fente ou une ouverture longue et étroite.
- 💧 Bâtiment moderne : il s’agit surtout d’un dispositif d’évacuation des eaux dans les murs et ouvrages de soutènement.
Cette trajectoire historique explique pourquoi le terme intrigue encore. Il porte en lui quelque chose de martial, presque romanesque, tout en étant parfaitement utilitaire sur un chantier actuel. Le charme du mot ne doit pourtant pas masquer sa précision technique. Quand un professionnel parle de barbacane en 2026, il pense rarement à une herse ou à un pont défendu ; il pense à la gestion de l’eau, aux pathologies de maçonnerie et à la longévité d’un mur. L’histoire donne la couleur, mais l’usage moderne donne le mode d’emploi. C’est justement ce basculement qui rend le sujet si riche.
Pour prolonger cette plongée dans les remparts, une vidéo de contexte historique permet de mieux visualiser l’environnement dans lequel la barbacane médiévale s’est développée.
Usages de la barbacane aujourd’hui : drainage, ventilation et protection des murs
Dans le bâtiment contemporain, les usages de la barbacane sont beaucoup plus terre à terre que les récits de siège, mais tout aussi essentiels. Sa mission la plus connue est le drainage des murs de soutènement. Lorsqu’un talus, un jardin surélevé, une rampe de garage ou un terrain remblayé appuie contre une paroi, l’eau s’infiltre et s’accumule. Sans issue, elle agit comme un bélier lent et patient. Un mur peut sembler stable pendant des mois, puis montrer un ventre, une fissure, une trace sombre… et soudain, tout le monde se souvient qu’il n’y avait “pas prévu ces petits trous”.
La barbacane joue aussi un rôle d’aération. En permettant une circulation d’air minimale et l’évacuation de l’humidité interne, elle limite certains désordres : efflorescences, stagnations d’eau, dégradations d’enduit, corrosion d’éléments métalliques dans certains ouvrages. Sur des bâtiments anciens, des ouvertures étroites ont ainsi servi à la fois à éclairer et à assainir des pièces basses, des caves, des celliers ou des espaces agricoles. Une solution sobre, robuste et remarquablement logique.
Dans le génie civil, la barbacane s’insère souvent dans un système complet comprenant drain de pied, remblai filtrant, gravier et géotextile. Isolée, elle peut rendre service. Intégrée dans un ensemble cohérent, elle devient réellement performante. Cette nuance compte beaucoup. Trop de désordres viennent d’un mauvais raisonnement de départ : on perce une sortie d’eau, mais on oublie le filtre arrière. Résultat, les particules fines colmatent l’ouverture en quelques saisons. C’est un peu comme installer une gouttière… puis la remplir de terreau.
Les usages varient aussi selon le type d’ouvrage. Sur un mur paysager de faible hauteur, quelques ouvertures bien placées peuvent suffire. Sur un mur en béton armé soutenant une voirie ou un parking, le dimensionnement doit être beaucoup plus rigoureux. Dans un ouvrage patrimonial, le choix du matériau compte également pour préserver l’esthétique : la terre cuite ou certains éléments discrets s’accordent mieux avec la pierre qu’un tube trop visible. La technique ne doit pas faire oublier la lecture du lieu.
Un cas concret permet d’illustrer cette réalité. Dans une résidence récente construite en bordure de terrain argileux, un mur de soutènement paraissait impeccable à la réception. Huit mois plus tard, après un automne très humide, des suintements sont apparus, suivis de microfissures en pied. L’examen a révélé un problème classique : les sorties étaient présentes, mais insuffisamment espacées et sans filtration correcte côté remblai. Après reprise, ajout d’un lit de gravier et remplacement de plusieurs éléments obstrués, le mur a retrouvé un comportement normal. La leçon est simple : une barbacane n’est pas un symbole, c’est un organe fonctionnel.
Voici les usages les plus fréquents :
| Usage 🧱 | Ouvrage concerné | Bénéfice principal |
|---|---|---|
| ✅ Drainage | Mur de soutènement | Réduction de la pression hydrostatique |
| ✅ Aération | Cave, mur ancien, local bas | Diminution de l’humidité stagnante |
| ✅ Éclairage léger | Grange, tour, cellier | Apport de lumière naturelle |
| ✅ Équilibrage hydraulique | Canal, aménagement hydraulique | Circulation contrôlée de l’eau |
Ce qui rend la barbacane si précieuse, c’est sa sobriété. Pas de moteur, pas d’électronique, pas d’effet spectaculaire. Juste une bonne conception, un bon emplacement et un entretien correct. Dans un monde de solutions complexes, cet élément rappelle qu’en construction, les meilleures protections restent souvent les plus simples. Encore faut-il savoir comment les installer sans improviser.
Installation, dimensionnement et erreurs Ă Ă©viter pour une barbacane efficace
Installer une barbacane ne consiste pas seulement à percer un mur et à espérer que l’eau fasse le reste. Une pose efficace repose sur quatre paramètres : le diamètre, l’espacement, la pente et la filtration. Si l’un de ces points est négligé, le système perd une grande partie de son intérêt. Un trou mal placé peut même donner une fausse impression de sécurité, ce qui est presque pire que l’absence totale de dispositif.
Dans la plupart des projets résidentiels, un tube PVC de 50 mm convient pour un mur standard jusqu’à environ 2 mètres de haut. Lorsque la hauteur augmente ou que le terrain est peu perméable, on monte volontiers à 80 mm, voire 100 mm. Le bon réflexe consiste à adapter le choix au volume d’eau potentiel, et non au seul coût unitaire. Économiser quelques euros sur le diamètre pour risquer une reprise complète du mur relève d’un humour de chantier assez coûteux.
L’emplacement est tout aussi important. En règle générale, les ouvertures sont placées à 20 à 30 cm au-dessus du sol fini côté aval. Trop hautes, elles laissent de l’eau en pied de mur. Trop basses, elles s’encrassent plus vite avec la terre, les feuilles ou les éclaboussures. L’espacement dépend de la nature du sol : entre 2 et 5 mètres sur terrain très drainant, plutôt 1,5 à 2 mètres en sol mixte, et parfois moins d’1,2 mètre dans un contexte argileux. Sur les murs élevés, deux rangs en quinconce peuvent être nécessaires.
La pente vers l’extérieur, de 2 à 5°, est une autre exigence essentielle. Sans elle, l’eau stagne dans le tube. Le mur croit être équipé, mais la gravité, elle, n’a pas signé pour travailler à contre-sens. Ajoutez à cela un scellement propre au mortier hydrofuge, un géotextile pour bloquer les particules fines, et une couche de gravier derrière le point de sortie : vous obtenez un montage sain, durable et compréhensible.
Sur un mur existant, la méthode doit rester soigneuse. Il faut repérer l’emplacement, percer avec un outil adapté, insérer un tube préparé à la bonne longueur, protéger l’entrée côté remblai avec une crépine ou une grille, puis tester l’écoulement avant tout remblaiement définitif. Ce test est trop souvent négligé. Pourtant, quelques litres d’eau versés au bon moment évitent bien des surprises plus tard, quand le terrain est refermé et que le problème s’installe en silence.
Les erreurs fréquentes méritent d’être rappelées noir sur blanc :
- ⚠️ Pose trop haute : l’eau reste prisonnière en pied de mur.
- ⚠️ Diamètre insuffisant : débit trop faible en période humide.
- ⚠️ Absence de pente : stagnation dans le tube.
- ⚠️ Pas de géotextile : colmatage rapide par les fines.
- ⚠️ Aucune protection : intrusion de débris ou de rongeurs.
Pour certains chantiers, notamment au-delà de 2 mètres de hauteur, une étude préalable reste vivement recommandée. Un mur de soutènement n’est jamais anodin. Il retient des terres, parfois une circulation, parfois des charges imprévues. Sur ce type d’ouvrage, mieux vaut une conception calme et rigoureuse qu’une réparation urgente et spectaculaire. La barbacane est simple, oui, mais sa simplicité ne dispense jamais de précision.
Si vous souhaitez visualiser les principes de percement et de drainage sur chantier, cette recherche vidéo peut compléter utilement la lecture.
Entretien, pathologies et bonnes pratiques pour prolonger la durée de vie d’un mur

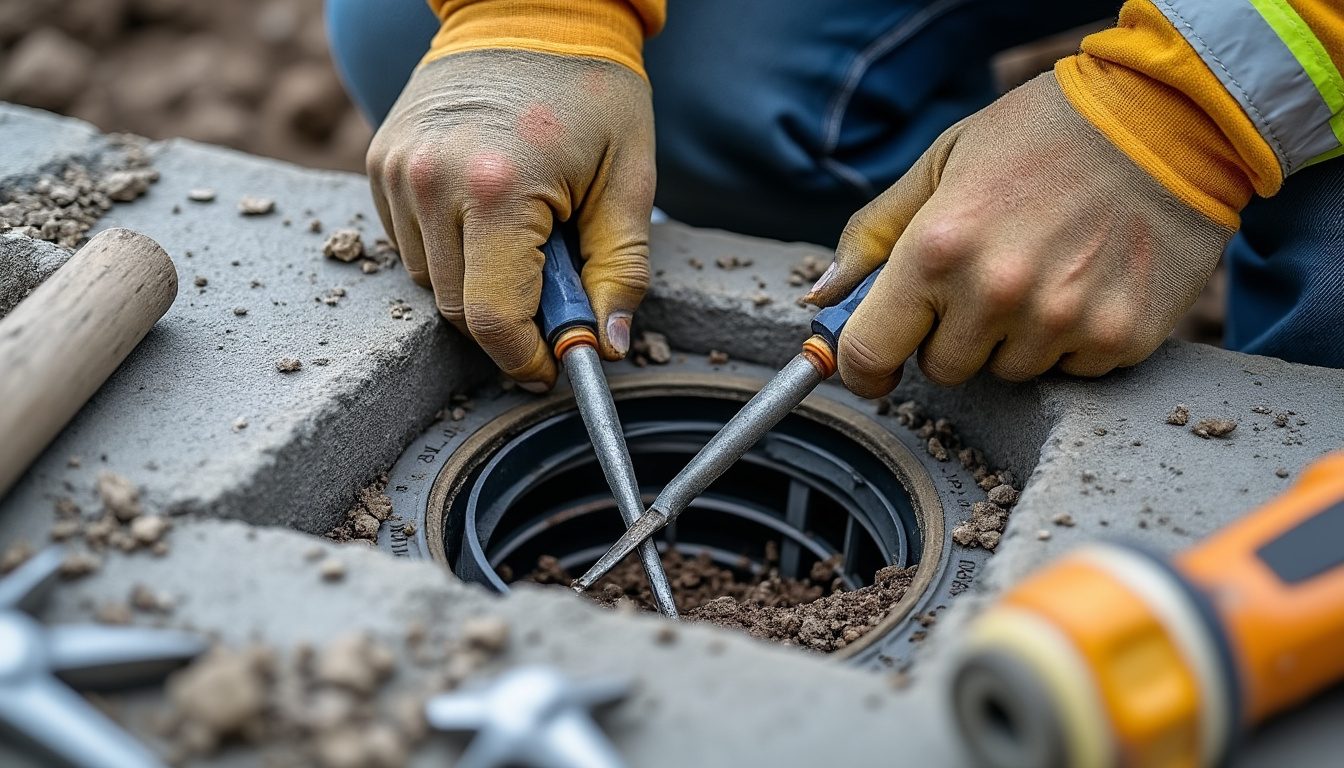

Une barbacane bien installée n’est pas un équipement que l’on oublie pour toujours. Comme tout dispositif exposé aux eaux de ruissellement, aux poussières et aux végétaux, elle demande un minimum d’attention. La bonne nouvelle, c’est que cet entretien reste simple et peu coûteux. La moins bonne, c’est qu’il est souvent repoussé jusqu’au jour où apparaissent des signes très visibles : traces noires, auréoles, salpêtre, enduit qui cloque, fissures en pied ou écoulement anormalement faible après une forte pluie.
Le premier réflexe consiste à observer. Après un épisode pluvieux, l’eau s’évacue-t-elle normalement ? Certaines ouvertures restent-elles totalement sèches alors que d’autres débitent fortement ? Y a-t-il des dépôts de terre ou de mousse ? Ce contrôle visuel, réalisé une ou deux fois par an, suffit déjà à repérer beaucoup d’anomalies. Un mur parle, à condition de prendre le temps de le regarder. Sur chantier, les désordres les plus coûteux commencent souvent par des indices minuscules que personne n’a voulu lire.
Le nettoyage saisonnier peut inclure l’élimination des feuilles, des nids d’insectes, des petits amas de boue ou des racines superficielles. Un jet d’eau doux ou un outil souple permet souvent de rétablir l’écoulement. Inutile de transformer l’entretien en opération commando : il s’agit de dégager, pas de détériorer. Si une grille anti-rongeurs est présente, son état doit aussi être vérifié. Une protection tordue ou absente ouvre la voie à des intrusions qui compliquent ensuite tout le système.
Lorsque les symptômes persistent, il faut chercher plus loin. Une barbacane obstruée peut être le signal d’un remblai colmaté, d’un géotextile encrassé ou d’un drain de pied saturé. Dans ce cas, le problème ne se règle pas toujours depuis la façade. Il peut être nécessaire d’intervenir côté remblai, voire de reprendre partiellement le dispositif filtrant. C’est précisément là qu’un suivi régulier fait la différence : mieux vaut traiter une obstruction naissante qu’attendre la fissure structurelle.
Les pathologies liées à l’absence ou à la mauvaise mise en œuvre sont bien connues : poussée excessive sur la maçonnerie, lézardes, déformation du parement, décollement d’enduit, humidité chronique et, dans les cas extrêmes, rupture partielle du mur. Avec les épisodes pluvieux intenses devenus plus fréquents, ce sujet n’a rien d’académique. Les ouvrages extérieurs sont davantage sollicités. Une évacuation sous-dimensionnée qui passait “à peu près” autrefois peut devenir insuffisante aujourd’hui.
Pour conserver un mur sain dans la durée, quelques habitudes simples suffisent souvent :
Vérifier les écoulements après les fortes pluies, maintenir les sorties dégagées, surveiller l’apparition de fissures, éviter les plantations trop proches d’un mur de soutènement, et demander un avis qualifié dès qu’un désordre progresse. Pour une base documentaire générale sur le terme et ses différents sens, une source utile reste Wikipédia, à compléter ensuite par l’avis d’un professionnel pour les cas concrets.
La barbacane a beau être discrète, elle incarne une vérité très concrète du bâtiment : la durabilité ne dépend pas toujours des éléments les plus visibles. Souvent, la solidité d’un ouvrage se joue dans ces points techniques modestes, presque humbles, qui travaillent sans bruit. C’est aussi pour cette raison que le sujet continue de passionner autant les amateurs de patrimoine que les professionnels du chantier.
Lire la barbacane comme un détail révélateur de l’intelligence constructive
Au fond, parler de barbacane, c’est parler d’un principe intemporel : un bâtiment dure lorsqu’il anticipe les contraintes réelles. Hier, dans le monde de la fortification, l’enjeu était d’organiser la défense d’un accès et de protéger un point vulnérable. Aujourd’hui, l’adversaire le plus fréquent n’est plus l’armée devant la porte, mais l’eau derrière le mur. Le vocabulaire a gardé la mémoire de cette continuité. Cela explique pourquoi ce mot ancien reste aussi vivant dans les métiers du bâtiment.
Retenir l’essentiel est simple : la bonne définition dépend du contexte, l’historique renvoie au moyen âge et à l’ouvrage militaire, tandis que les usages actuels concernent surtout le drainage, l’aération et la préservation des murs. Lorsqu’elle est bien dimensionnée, bien posée et entretenue, la barbacane protège la structure à un coût modeste. Lorsqu’elle est oubliée ou mal conçue, elle peut transformer un ouvrage solide en source de désordres durables.
Pour prolonger cette découverte, un prochain sujet pourra utilement s’intéresser aux différences entre drain de pied, géotextile et solutions de remblai filtrant, afin de mieux comprendre tout l’écosystème qui protège un mur contre l’humidité. En attendant, vous pouvez poursuivre avec un article de la même thématique sur le drainage d’un mur de soutènement : rôle, installation et entretien.
Quelle est la différence entre une barbacane et une chantepleure ?
Les deux termes désignent souvent la même fonction d’évacuation d’eau dans un mur. Le mot chantepleure est davantage régional, tandis que barbacane est le terme le plus courant en bâtiment et en histoire de l’architecture.
Quel diamètre choisir pour une barbacane de mur de soutènement ?
Pour un mur résidentiel courant, 50 mm suffit souvent. Sur un mur plus haut, ou en sol argileux, un diamètre de 80 à 100 mm est plus adapté afin d’assurer un débit d’évacuation suffisant.
Une barbacane est-elle obligatoire sur tous les murs ?
Pas systématiquement dans tous les cas, mais elle est fortement recommandée dès qu’un mur retient des terres et que l’eau peut s’accumuler derrière l’ouvrage. Son besoin dépend de la conception globale, du sol, du drainage de pied et de la hauteur du mur.
Comment reconnaître une barbacane bouchée ?
Les signes courants sont l’absence d’écoulement après de fortes pluies, des traces d’humidité persistantes, des mousses, des dépôts au niveau des sorties ou l’apparition de fissures et de suintements sur le parement du mur.
